RS232串口引脚定义

时间:2019-11-19 08:36:00 点击:

  核心提示:RS232接口是1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。  它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串...
    RS232接口是1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
  它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。DB25的串口一般只用到的管脚只有2(RXD)、3(TXD)、7(GND)这三个,随着设备的不断改进,现在DB25针很少看到了,代替他的是DB9的接口,DB9所用到的管脚比DB25有所变化,是2(TXD)、3(RXD)、5(GND)这三个。因此现在都把RS232接口叫做DB9。

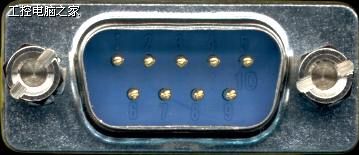

RS-232C接口定义(9芯)





由于RS232接口标准出现较早,难免有不足之处,主要有以下四点:


  (1)接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。


  (2)传输速率较低,在异步传输时,波特率为20Kbps;因此在“南方的老树51CPLD开发板”中,综合程序波特率只能采用19200,也是这个原因。


  (3)接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。


  (4)传输距离有限,最大传输距离标准值为50英尺,实际上也只能用在50米左右。


RS-232C接口定义(9芯)

针脚 定义符号
1 载波检测 DCD
2 接收数据 RXD
3 发送数据 TXD
4 数据终端准备好 DTR
5 信号地 SG
6 数据准备好 DSR
7 请求发送 RTS
8 清除发送 CTS
9 振铃提示 RI


Pin 1 Received Line Signal Detector
(Data Carrier Detect)
Pin 2 Received Data
Pin 3 Transmit Data
Pin 4 Data Terminal Ready
Pin 5 Signal Ground
Pin 6 Data Set Ready
Pin 7 Request To Send
Pin 8 Clear To Send
Pin 9 Ring Indicator



RS-232C接口定义(25芯)
针脚 定义 符号
1 频蔽地线
2 发送数据 TXD
3 接收数据 RXD
4 请求发送 RTS
5 允许发送 CTS
6 数据准备好 DSR
7 信号地 SG
8 载波检测 DCD
9 发送返回(+)
10 未定义
11 数据发送(-)
12~17 未定义
18 数据接收(+)
19 未定义
20 数据终端准备好 DTR
21 未定义
22 振铃 RI
23~24 未定义
25 接收返回(-)


Pin 1 Protective Ground
Pin 2 Transmit Data
Pin 3 Received Data
Pin 4 Request To Send
Pin 5 Clear To Send
Pin 6 Data Set Ready
Pin 7 Signal Ground


Pin 8 Received Line Signal Detector
(Data Carrier Detect)
Pin 20 Data Terminal Ready
Pin 22 Ring Indicator



RS-232C,25芯针转换为9芯针
25芯接口 9芯接口
2    3
3    2
4    7
5    8
6    6
7    5
8    1
20    4
22    9
