工控ISA主板—联想QDI P7VI/C

时间:2023-12-12 23:13:44 点击:

  核心提示:工控ISA主板—联想QDI P7VI/C该主板是专门针对工控设备而制造,主板内特别增加了1条ISA槽,可以满足带ISA通讯卡的工控电脑的使用需求,是一款工业级的主板。联想QDI P7VI/C主板 本人...

    该主板是专门针对工控设备而制造,主板内特别增加了1条ISA槽,可以满足带ISA通讯卡的工控电脑的使用需求,是一款工业级的主板。

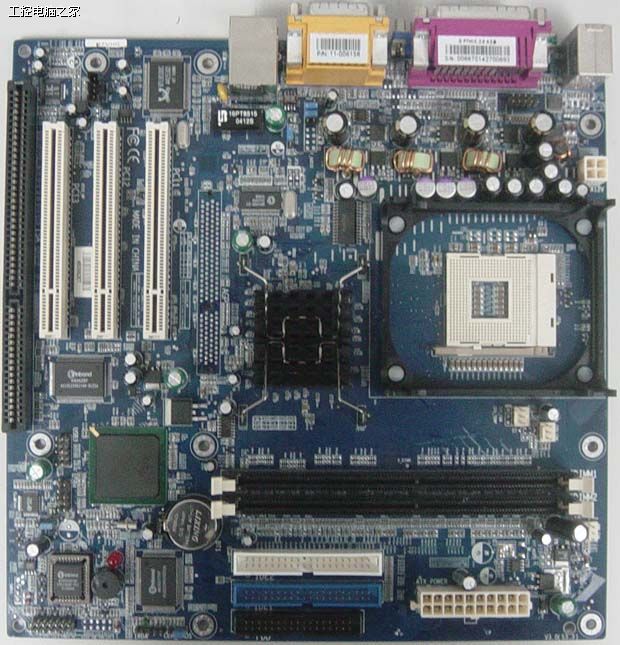

联想QDI P7VI/C主板



    本人曾经使用该主板对多台老式日立钻机的工控电脑进行升级,并成功地实现从P2配置到P4配置地升级。实践证明,该主板对老设备的兼容性很好,能有效地解决新硬件和老硬件、新硬件和及老式操作系统间存在的诸多兼容性问题,尤其在ISA通讯卡和老设备的通讯上表现不错,是一款非常值得推荐的工业用途的ISA主板。


主板参数:



芯片组
Intel 845GV 芯片组 北桥:845GV
南桥:ICH4


扩展槽
3 PCI + 1 ISA


CPU
支持 Intel socket478 Pentium 4  CPU(Willamette/Northwood/Prescott )
       1.6/1.8/2.0/2.1/2.2/2.26/2.4/2.53/2.66/2.8and above  Pentium4&Celeron
      2.13/2.26/2.4/2.53/2.66/2.8/2.93 Pentium4 & CeleronD(Prescott 533FSB)
支持 Hyper-Threading 技术


系统内存
两根 184PIN DDR DIMM 插槽,支持最大 2GB 内存;
支持 DDR 333/266 DDR;


总线速度
支持400/533MHZ


BIOS
拥有经 AWARD(Phoenix)认证的 BIOS;
4 兆位 Flash ROM;
支持即插即用;
完全支持 ACPI 标准及操作系统直接能源管理;


存储设备
两组 IDE 通道可支持最多4个IDE设备;
支持ATA 33/66/100;
1 个 Parallel 端口;
一个软驱接口可支持2个3.5'或5.25'软盘驱动器;
格式是360K/720K/1.2M/1.44M/2.88M;
支持LS-120软盘驱动器和ZIP驱动器;


I/O 特性
2个高速串口 高速16550 UART接口兼容(1个外接);
1个并口支持 EPP/ECP/SPP 模式;
6个 USB2.0 端口符合 USB2.0 的规范(4 个在前置面板上);
1个PS/2键盘接口,1个PS/2鼠标接口;
1个扬声器输出接口,1个线性输入插孔,1个麦克风输入插孔和
1个MIDI/游戏接口;
1个RJ45接口;
所有的I/O接口的状态都支持在BIOS里设置;
Winbond W83627THF I/O 控制芯片;


图形功能
Intel Extreme Graphics


声卡设备
板载 ALC655 5.1 声道音效芯片;


网络功能
板载 Realtek 8100C 10/100Mb 网卡芯片;


创新技术
BIOS-ProtectEasy


特殊功能
网络唤醒;
AC 电源恢复功能;
板载 Trend Chipaway 防病毒功能;


系统监控状态/节电性能
CPU 温度状态,System 温度状态,CPU 风扇状态
支持四种系统状态:工作(full-on),睡眠(stop Grant),挂起到内存(STR)和挂起到硬盘(STD)软关机(soft-off)


主板尺寸
mATX:244mm X 244mm

作者:站长 来源:原创
