模拟信号采集解决方案
一、选择一个合适的模拟量采集模块。
二、使用组态软件对采集到的数据进行加工处理。


1、模拟量采集模块的选择:本实例采用宏立方的TDAM7024 24通道模拟量采集模块
产品和接线图示:

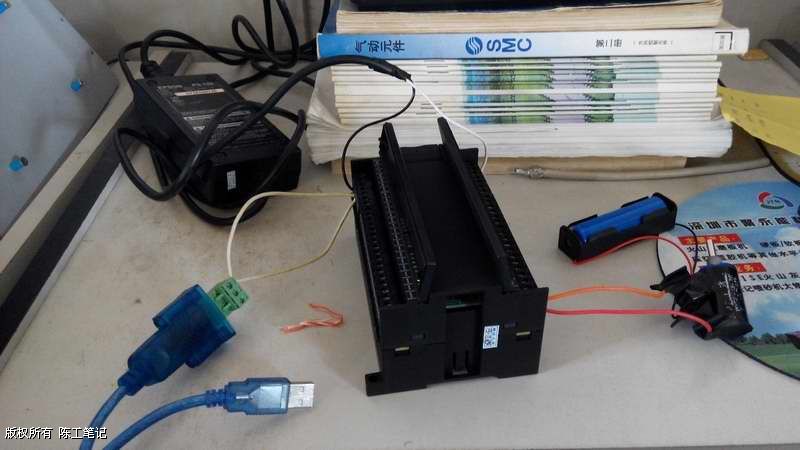

说明:接24V电源线(上端黑白两根线);将485转USB通讯线,接入电脑(左边两根白线);用电池连接电位器接入采集点,当作模拟信号源(右边两根红橙线)

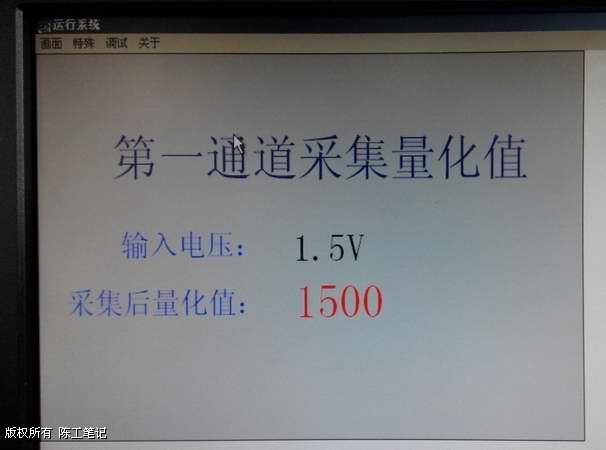

2、用亚控组态王编写采集监控程序,效果如下:


亚控组态王软件使用注意:
1、TDAM7024采集到的数据存放在3区,第一采集通道对应地址:30158,第二通道:30159,其余逐步增加。
2、通讯参数设置:波特率:9600 ; 8位数据位、1位停止位、无校验

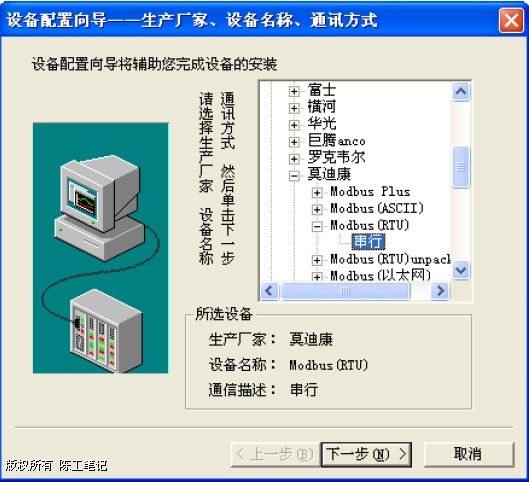

3、通讯协议:使用ModBus RTU



TDAM7024模拟量采集模块-亚控组态王采集程序源码示例


TDAM7024示例.rar
