核心提示:在一些工厂老设备的监控电脑上,还能发现不少ISA通讯卡的身影,它基于ISA总线而设计,安装在主板的ISA插槽上,该插槽一般是黑色,为16位插槽,其缺点是CPU资源占用率高,数据传输带宽小,是目前已被淘...
在一些工厂老设备的监控电脑上,还能发现不少ISA通讯卡的身影,它基于ISA总线而设计,安装在主板的ISA插槽上,该插槽一般是黑色,为16位插槽,其缺点是CPU资源占用率高,数据传输带宽小,是目前已被淘汰的接口。
在ISA通讯卡的使用上,有一点需要特别注意,就是IRQ的设置。因为ISA通讯卡必须使用特定的IRQ号,所以如果电脑在启动后,有其它硬件占用的该IRQ号,就会导致ISA卡无法通讯。解决IRQ冲突的办法就是从主板BIOS的设置上入手。
IRQ设置方法:

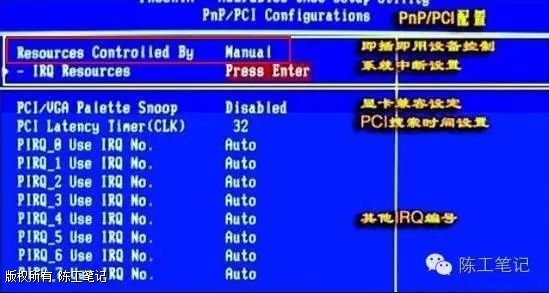

1、电脑开机后进入BIOS,进入PnP/PCI 配置页,并将“Resources Controlled By”这一行的选项设置为“Manual”,如下图红色方框部分,不同主板BIOS的设置界面不一样,但基本大同小异。

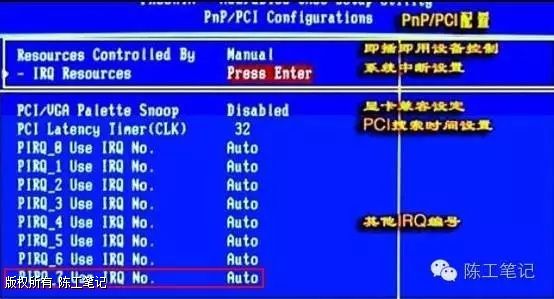

2、找出ISA卡的指定的IRQ号(这个必须知道,实在不知道就只能一个个试了)。如指定IRQ号是7,那么在“PIRQ_7 Use IRQ No”这一行的选项上,就不能设置为“Auto”,必须改为“ISA”,意思是将IRQ7留给ISA卡使用,其它卡(如PCI卡)不能占用,见下图红色方框部分。
3、设置完成后重启电脑,进入系统后其它卡(如显卡、网卡等)就不会去占用IRQ7这个中断号,IRQ7放空后,ISA卡就可正常使用IRQ7来工作了。
原创文章 转载请注明出处!
