多个485设备组网注意

时间:2020-07-18 06:49:16 点击:

  核心提示:原支持MODBUS协议的485读卡器的站号1、站号2并联组网,可正常读取,后来新加入站号3的读卡器后,却一直读不到数据。反复改接线方式和设备站号及安装位置都无法解决,后来发现是MODBUS读卡器有问题...

原支持MODBUS协议的485读卡器的站号1、站号2并联组网,可正常读取,后来新加入站号3的读卡器后,却一直读不到数据。


反复改接线方式和设备站号及安装位置都无法解决,后来发现是MODBUS读卡器有问题:单独读该设备正常,但是当并联网在485网络时就读不到数据。


经验小结:


1、多个485设备并联时,并联设备要能体现出先后顺序,后面的设备的信号线要从前面的设备接线处引线出来,不能跳到前几级设备接线处引线出来。


2、并联一起到多个485设备,不按站号顺序从小到大排列也可以(3个设备并联测试过,3个以上没有测试过)。

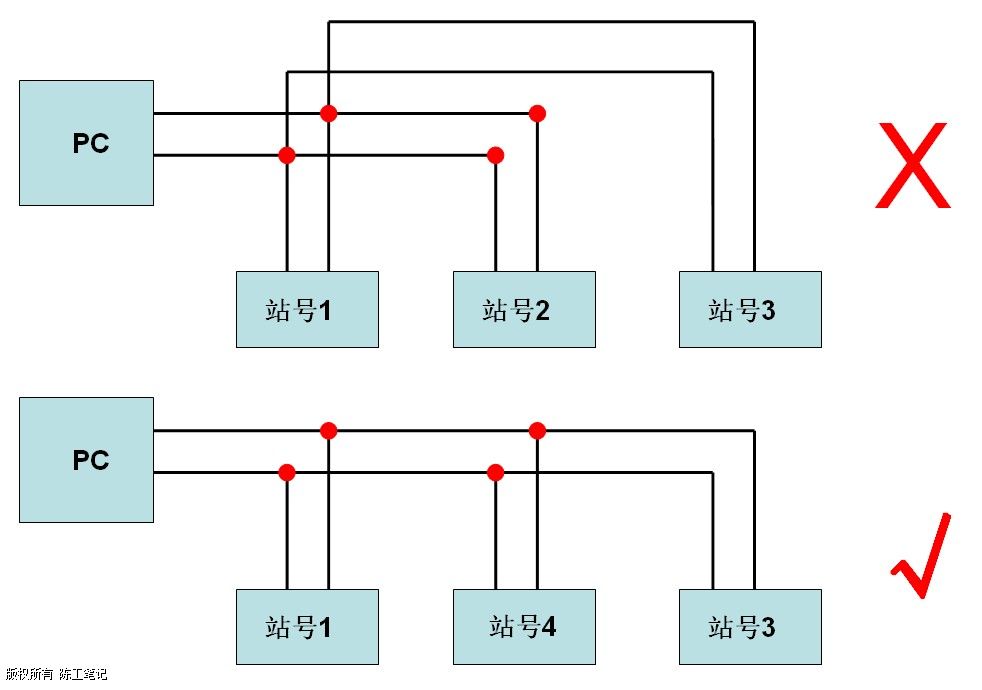

3、详见下图:



在当前设备的信号接线要在前面设备接线处


补充说明:


RS-485网络采用直线拓朴结构,需要安装2个终端匹配电阻,其阻值要求等于传输电缆的特性阻抗(一般取值为120Ω)。在短距离、或低波特率波数据传输时可不需终端匹配电阻,即一般在300米以下、19200bps不需终端匹配电阻。终端匹配电阻安装在RS-485传输网络的两个端点,并联连接在A-B引脚之间。




作者:站长 来源:原创
