详细图解220V输入的ATX电源改为110V输入的方法

时间:2019-10-15 06:44:50 点击:

  核心提示:一、ATX电源改造基本原理 从串联的电容中间取一根线,接到同向串联在一起的两个二极管的中间点上,110V的交流电经过整流后,会分别在电容C1和电容C2上产生110V的直流电压,2个电容串联在一起后就会...

一、ATX电源改造基本原理
    从串联的电容中间取一根线,接到同向串联在一起的两个二极管的中间点上,110V的交流电经过整流后,会分别在电容C1和电容C2上产生110V的直流电压,2个电容串联在一起后就会形成220V的直流电压。采用此种方式,原来形成整流桥的4个二极管只用到2个。


电源整流滤波电路


二、电源改造方法

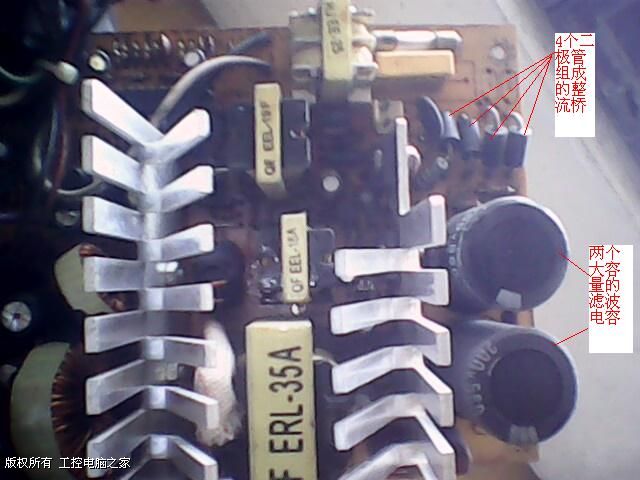

1、拆出电源里面的电路板,找到整流桥和两个大容量滤波电容



2、从串联的电容中间引一根线,接到同向串联在一起的两个二极管的中间点


3、通电OK!

作者:站长 来源:原创
