220V电压通过整流桥后的前后波形对比

时间：2023-12-12 23:13:44 点击：

　　核心提示：在左边Ui端输入220V的交流电后，经过整流桥整流后,在右侧Uo端输出的波形如下图示:这时在输出端并联两个大电容后，利用电容的充放电特性，可以输出一个较为平滑的波形。...

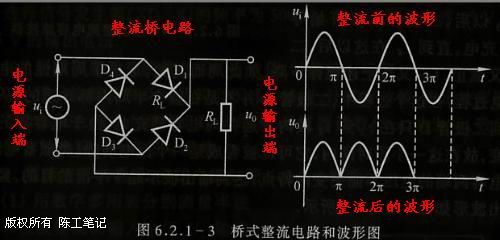

在左边Ui端输入220V的交流电后，经过整流桥整流后,在右侧Uo端输出的波形如下图示:


这时在输出端并联两个大电容后，利用电容的充放电特性，可以输出一个较为平滑的波形。
